lcr測試儀_lcr測試儀價格_lcr測試儀多少錢

LCR測試儀能準確并穩定地測定各種各樣的元件參數，主要是用來測試電感、電容、電阻的測試儀。它具有功能直接、操作簡便等特點，能以較低的預算來滿足生產線質量保證、進貨檢驗、電子維修業對器件的測試要求。

Vx與Vr均是矢量電壓表，Rr是理想電阻。自平衡電橋的意思是：當DUT(Device Under Test)接入電路時，放大器的負反饋配置自動使得OP輸入端虛地。Vx準確測定DUT兩端電壓（DUT的Low電位是0），Vr與Rr測得DUT電流Ix，由此可計算Zx。

HP4275的測試端Hp,Hc,Lp,Lc（下標c代表current, 下標p代表Potentail)，Guard（接地)的配置可導致測試的誤差的差異。

提高精度的方法是: 1,Hp,Lp,Hc,Lc盡量接近DUT; 2,減小測試電流Ix的回路面積&磁通量（關鍵是分析Ix，要配合使用Guard與Cable小化回路面積);3,使用Gurard與Cable構建地平面中斷信號線間的電場連接，雖然會增加信號線的對地電容（對地電容不影響測試結果），但是會減少信號線的互容。

Guard與Cable的對地寄生阻抗（Zhg,Zlg) 不影響測試結果，電橋平衡時Zlg的兩端電壓是0，流向Rr的電流不會被Zlg分流，Zhg的分流作用不影響Hp的電壓測量。

 我們公司代理銷售中電科思儀/Ceyear、恩智/NGI、橫河/YOKOGAWA、是德科技/Keysight、華儀/ECC、泰克/Tektronix、吉時利/Keithley、普源精電/RIGOL、羅森伯格、固緯電子/gwinstek、羅德與施瓦茨、阿美特克、臺灣致茂、福祿克、高美測儀、艾德克斯、MCC、費思泰克、同惠電子、法國CA、克列茨等品牌;提供示波器、網絡分析儀、功率分析儀、頻譜分析儀、光譜分析儀、熱像儀、信號發生器、信號源、交流電源、直流電源、源表、示波記錄儀、數字功率計、無紙記錄儀、數據采集系統、測試線纜、連接器、天線、傳感器、LCR測試儀、電子負載、邏輯分析儀、數據采集器、安規測試儀、信號分析儀、示波器探頭、電流探頭、電壓探頭、阻抗分析儀、皮安表、納伏表、靜電計、參數分析儀、耐壓測試儀、開關電源、混頻器、變頻器、環形器、電子管、水負載、測試電纜、校準件、EMC電磁兼容測試等產品銷售、系統集成、軟件開發等服務.客服電話：18518917293

• LCR高精度電橋LCR-6300測試儀

  固緯電子

  了解更多
• 2782精密LCR測試儀-中電科思儀

  中電科思儀（四十一所）

  了解更多
• TH2817B型LCR數字電橋

  同惠電子

  了解更多
• TH2817C型LCR數字電橋

  同惠電子

  了解更多
• LCR測試儀,TH2827B型LCR數字電橋

  同惠電子

  了解更多
• LCR測試儀_TH2827C型LCR數字電橋

  同惠電子

  了解更多
• LCR測試儀_TH2811C型LCR數字電橋

  同惠電子

  了解更多
• LCR測試儀3535日置

  HIOKI(日置)

  了解更多

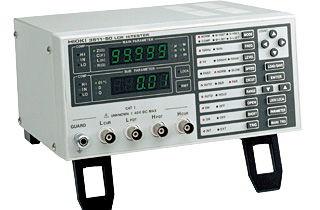

• LCR測試儀3511-50

  HIOKI(日置)

  了解更多

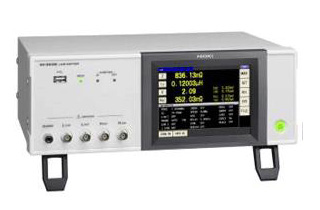

• LCR測試儀IM3536

  HIOKI(日置)

  了解更多

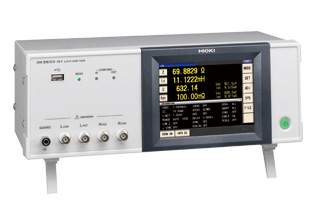

• LCR測試儀IM3533

  HIOKI(日置)

  了解更多

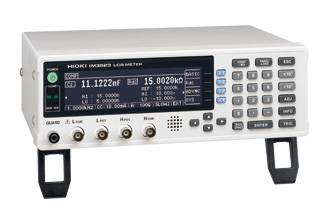

• LCR測試儀IM3523

  HIOKI(日置)

  了解更多

LCR測試儀能準確并穩定地測定各種各樣的元件參數，主要是用來測試電感、電容、電阻的測試儀。它具有功能直接、操作簡便等特點，能以較低的預算來滿足生產線質量保證、進貨檢驗、電子維修業對器件的測試要求。

Vx與Vr均是矢量電壓表，Rr是理想電阻。自平衡電橋的意思是：當DUT(Device Under Test)接入電路時，放大器的負反饋配置自動使得OP輸入端虛地。Vx準確測定DUT兩端電壓（DUT的Low電位是0），Vr與Rr測得DUT電流Ix，由此可計算Zx。

HP4275的測試端Hp,Hc,Lp,Lc（下標c代表current, 下標p代表Potentail)，Guard（接地)的配置可導致測試的誤差的差異。

提高精度的方法是: 1,Hp,Lp,Hc,Lc盡量接近DUT; 2,減小測試電流Ix的回路面積&磁通量（關鍵是分析Ix，要配合使用Guard與Cable小化回路面積);3,使用Gurard與Cable構建地平面中斷信號線間的電場連接，雖然會增加信號線的對地電容（對地電容不影響測試結果），但是會減少信號線的互容。

Guard與Cable的對地寄生阻抗（Zhg,Zlg) 不影響測試結果，電橋平衡時Zlg的兩端電壓是0，流向Rr的電流不會被Zlg分流，Zhg的分流作用不影響Hp的電壓測量。
