接地電阻測試儀原理,接地電阻測試儀使用

電器師用接地電阻測試儀檢查發電站、配電系統、工廠、通信系統以及避雷器裝置中的實際接地系統是否適當。這些測試儀也采用歐姆定律的方法。它們常采用三極或四極配置，其中以三極法接地電阻測試儀為常見。

　　由于接地電阻值受多種因素影響，所以在不同點測得的電阻與距離并不成線性關系。為了保證接地安裝的可靠性，以及驗證這些安裝，就需要繪制一幅“電阻－距離”圖表。一個裝置的接地電阻是指接地棒1 和接地棒3之間的62%距離處接地棒2 的接地電阻。

三極法測試儀工作時從接地棒3到接地棒1的通路提供一個已知的電流。在電位降法電阻測試中，在通路上的不同點測量返回至被測電極接地棒2的電壓。將接地棒2從靠近接地棒3一端向接地棒1移動，從而繪制出接地電阻圖表。當測試方法適當時，62%點處的電阻值應該位于平坦段上

　　從校準器設計者的角度，面臨的挑戰是提供一個大的電阻器陣列，使其能夠應對這些測試儀提供的交流電流，高可達400 mA；并且提供足夠多的電阻值，使其足以能夠檢查接地電阻測試儀的性能。如上所述，許多現代的電氣/電子校準器采用合成電阻的方法來精確地提供數以百萬計的不同輸出值，從而徹底檢驗6.5 位數字多用表（DMM）上的電阻測量功能。采用合成電阻方法的校準器的一個局限性是其不具備處理大電流的能力。它們非常適合于數字表和模擬電壓/歐姆表，但是并不能承受接地電阻測試儀提供的數百毫安電流。

　　一個解決方案是采用分立電阻器矩陣，用可以承受這種功率的真實電阻器提供以3.5位分辨率的電阻輸出。校準器適用于三極和四極接地電阻測試儀，以及兩端/四端歐姆表。

低頻信號發生器

我們公司代理銷售中電科思儀/Ceyear、恩智/NGI、橫河/YOKOGAWA、是德科技/Keysight、華儀/ECC、泰克/Tektronix、吉時利/Keithley、普源精電/RIGOL、羅森伯格、固緯電子/gwinstek、羅德與施瓦茨、阿美特克、臺灣致茂、福祿克、高美測儀、艾德克斯、MCC、費思泰克、同惠電子、法國CA、克列茨等品牌;提供示波器、網絡分析儀、功率分析儀、頻譜分析儀、光譜分析儀、熱像儀、信號發生器、信號源、交流電源、直流電源、源表、示波記錄儀、數字功率計、無紙記錄儀、數據采集系統、測試線纜、連接器、天線、傳感器、LCR測試儀、電子負載、邏輯分析儀、數據采集器、安規測試儀、信號分析儀、示波器探頭、電流探頭、電壓探頭、阻抗分析儀、皮安表、納伏表、靜電計、參數分析儀、耐壓測試儀、開關電源、混頻器、變頻器、環形器、電子管、水負載、測試電纜、校準件、EMC電磁兼容測試等產品銷售、系統集成、軟件開發等服務.客服電話：18518917293

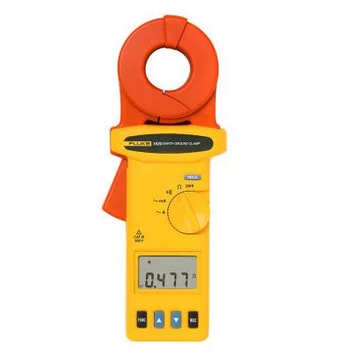

• Fluke1630 接地環路電阻測試鉗表

  美國福祿克FLUKE

  了解更多

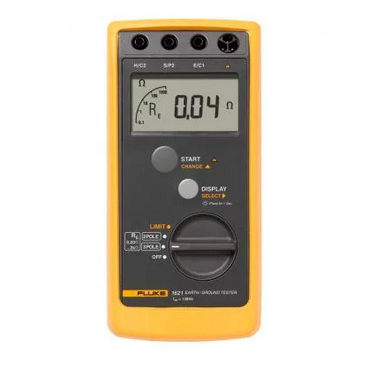

• Fluke 1621 接地電阻測試儀
