汽車無線充電線圈效率測試方案-系統集成
無線充電的多種多點測量的全自動化，1小時3000點的高速測量系統
通過測量與XYZ試驗臺的一體化，對多種多點測量進行高速分析
實時生成4種特性的圖標
車載磁場共振方式也能使用900mm大型測試臺
可控位置大直徑800mm的傳輸線圈
和功率分析儀PW6001組合后能測量功率傳輸效率
和阻抗分析儀IM3570組合后能自動測量結合系數
基本參數TS2400
組合 標準套裝: Z5015 + Z50156 + Z5017 + Z5018, 標配測試儀: PW6001, IM3570 (IM3536), LR8410, FT3470
基礎套裝: Z5015 + Z5016 + Z5017, 標配測試儀: PW6001, LR8431, FT3470
數據分析: 僅Z5015 (無標配測試儀)
基本參數 電腦套裝Z5015
OS Microsoft Windows 7 Professional (64bit)
免費安裝軟件 WPT評價軟件SF2400
數據采集項目 PW6001：所有測量參數中任選，IM3570（IM3536）：電感、電容、直流電阻、阻抗，Z5016：各軸坐標等
功能 數據采集、儀器控制、運算（結合系數等）、圖標生產（史密斯圖等）
電源 AC 100 V?240 V, 50/60 Hz, 180 VA (通過PLC支架Z5017供電)
體積及重量 180W × 33H × 121D mm, 0.8 kg
附件 使用說明書 ×1，授權碼(USB) ×1，復位媒體(USB) ×1，鍵盤×1, 鼠標×1, AC適配器×1, 監視器×2

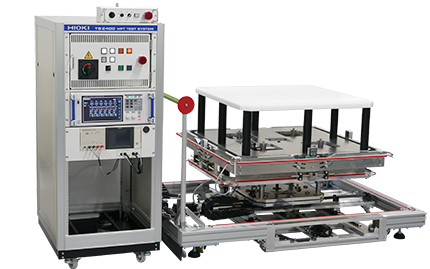

基本參數 WPT評價臺Z5016/PLC支架Z5017
功能 XYZ軸自動控制、電源輸出
可移動范圍 X軸Y軸: ±300 mm, Z軸: ±100 mm
操作對象 大800W × 70H × 800D mm, 大重量100 kg
電源 單相200 V/220 V/230 V/240 V (出貨時指定), 50/60 Hz, 3 kVA
體積及重量 Z5016: 1600W × 900H × 1200D mm, 350 kg
Z5017: 570W × 1250H × 710D mm, 100 kg
基本參數 切換盒Z5018
測量端子 2端子結構夾具×2
其他 組裝至PLC支架Z5017中，特性阻抗：50 Ω, 可連接機型: IM3570, IM3536 (僅IM3570保證精度)
